[產品型號]:SBC-XNYDK [產品名稱]:電控電動助力轉向系統實訓臺 [價    格]: [在線客服]:

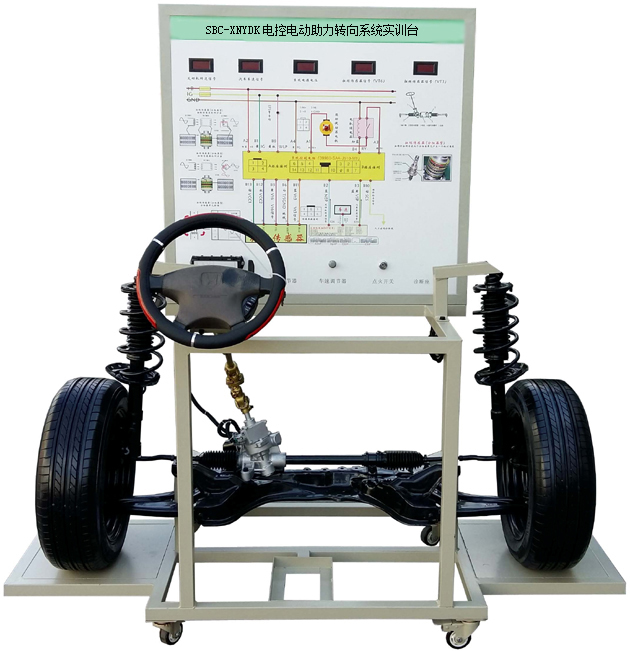

SBC-XNYDK電控電動助力轉向系統實訓臺



一、產品簡介

該設備采用 翻新 本田飛度汽車前橋總成為基礎,全面展示了電控助力轉向系統、前橋懸架系統的組成結構和工作過程。

適用于學校對電控助力轉向系統的理論和維修實訓的教學需要。


二、功能特點

1.真實可運行的汽車電控助力轉向系統,充分展示電控助力轉向系統的組成結構。

2.調節發動機轉速與車速輸出模擬旋鈕,模擬轉速與車速的變化,左右轉動方向盤,完整演示電控助力轉向的工作過程。

3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車電控助力轉向系統的工作原理。

4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測電控助力轉向系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。

5.實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對電控助力轉向系統進行讀取故障碼、清除故障碼等自診斷功能。

6.實訓臺底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。

三、技術規格

外形尺寸:1700×1200×1800mm(長×寬×高)

輸入電源;交流220V±10% 50Hz

工作電源;直流12V

工作溫度:-40℃~+50

顏色:7032

鋼管:40*40*3mm

移動腳輪:100*50mm

面板柜:1.5mm冷板沖壓成形,背面設置維修門;

四、基本配置(每臺)

序號



規格型號

單位

數量

1

檢測控制面板

裝有各種檢測端子以及彩色電路圖

1

2

動力轉向控制電腦(ECU)


1

3

診斷座


個

1

4

點火開關


個

1

5

前橋懸掛機構


1

6

方向盤、轉向柱、電動助力方向機、轉向拉桿


1

7

車輪


個

2

8

車速信號模擬裝置


1

9

轉速信號模擬裝置


1

10

扭矩傳感器


1

11

扭矩傳感器信號電壓數顯表


1

12

移動臺架(帶自鎖腳輪裝置)

1700×1200×1800mm(長×寬×高)

1

13

故障模擬與排除裝置


1

14

電源變壓器


1
