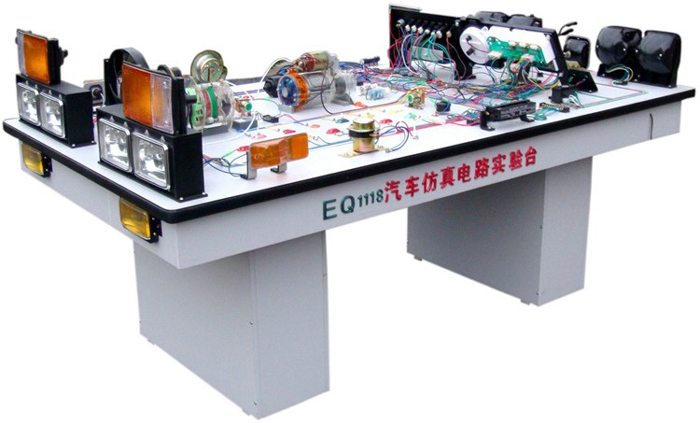

EQ1118汽車仿真電路實驗臺
汽車仿真電路實驗臺臺是配合大專院校,部隊、交通、公安系統汽車駕駛培訓、交通汽校、駕培中心、技工學校、職業中學、汽修等專業的教具之用,通過專業課程的教學和本模型演示,可清楚地了解汽車的內在部位的結構和作用,使學生很快地掌握專業知識。
一、結構功能特點:
本產品為臺式結構,整體采用優質雙面板制作而成,外形美觀大方,操作方便,透明直觀,臺上所示電路系統大部分均為實物,本臺在老師的指導下,可同時供多位學生實習各類電器系統。比如,啟動點火、儀表信號、照明信號等其它系統,老師可以在實驗臺上任何部位制造故障,由學生自行排除,也可以拆掉臺上所有電器接頭,要求學生按照汽車線路圖自行安裝。
二、規格安裝說明:
外形尺寸:210×110×80cm,凈重80kg
電源:交流220V 50HZ
工作電源:直流12V
1、先將兩小柜放好至規定距離,再將臺面對準放好即可。
2、將臺上電源插頭接上220V交流電源,打開啟動開關起動,進行演示。
3、本產品設有斷線故障8例分別如下:1)大燈、2)小燈、3)轉向、4)制動、5)喇叭、6)霧燈、7)雨刮、8)啟動。
三、工作內容
1、啟動系統正常工作情況、故障時情況。
2、點火系統可演示點火快慢及故障情況。
3、開關系統、①組合開關:分點火啟動開關、轉向開關、雨刮開關、噴水電機開關、變光開關、停車燈開關、喇叭開關、②車燈開關、分小燈大燈、③霧燈開關:分前霧燈后霧燈④危險燈開關、其余執行器開關(用模擬開關代替)。
4、儀表系統可演示發動機轉速、時速、工作及故障情況,可顯示燃油表、水溫表、制動信號、冷卻液液位及機油壓力指示等。
5、燈光系統:可演示大燈、小燈、前后霧燈、前轉向燈、停車燈、左右轉向燈、制動燈、倒車燈、危險報警燈、牌照燈等內部照明燈。
6、清潔系統:可演示刮水電機、噴水電機。
7、空調系統:可演示鼓風機、冷凝器風扇、其中壓縮機、電磁閥、(用燈光顯示代替)冷量開關、熱敏開關、高壓開關、室溫開關、壓縮機開關、空調水溫開關(用模擬開關演示)
五、注意事項:
本產品在某方面不能完全照汽車相同,希望教師在教學時說明,以免造成學生誤解,部分電器系統只能用開關演示。本品有不完整之處,希望老師提出寶貴意見和建議。
