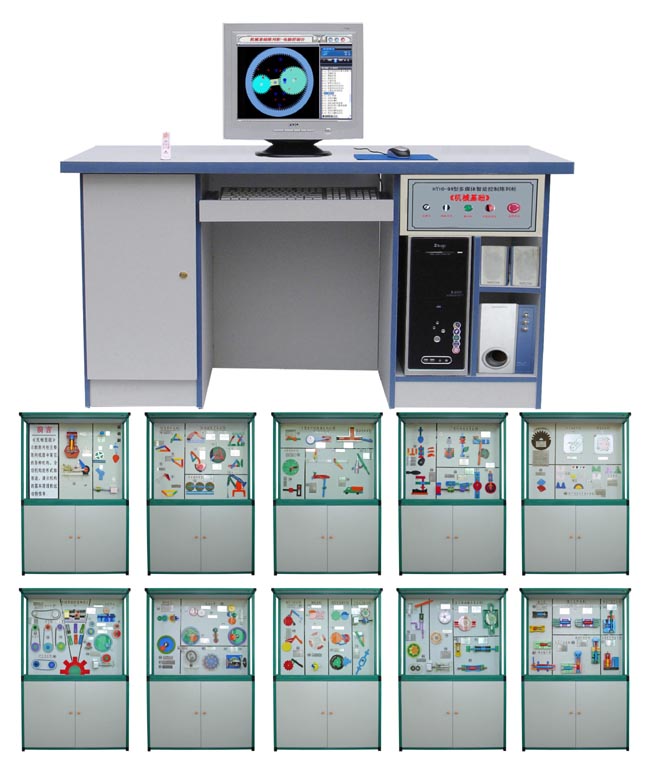

SB10-91型多媒體智能控制《機械基礎》陳列柜
(見彩圖頁) 單價:78000元/套
本設備是根據大中專院校、職業學校的教學大綱設計的機械陳列柜,《機械基礎》電化教學設備。陳列柜共分十個柜和一個電腦控制臺,進行多媒體聲控同步解說演示。由PC機電腦控制順序或任選運行每個柜模型動作,同時電腦播放圖像或三維動畫同步模型動作。
主要特點:
控制臺配置:控制仿真軟件、硬件各一套;P4電腦主機1臺,17寸顯示器1臺.
控制軟件:采用碩博陳列柜專用播放軟件,實現聲音、圖像、模型同步動作,采用多種播放方案(如前進、后退、停止、步進、循環等);也可實現任選和順序動作。
控制方式:采用鼠標、鍵盤或電腦遙控器。
陳列柜尺寸:1250×430×1780mm;上下柜整體采用彩色塑鋼制作,堅固耐用
《機械基礎》陳列柜各柜內容如下:
序號與名稱 |
陳列柜內容 |
規格 |
第一柜、 機器與機構 |
1、內燃機2、蒸汽機3、縫紉機 運動副(球面副、滾動副、凸輪副、轉動副、螺旋副、移動副) |
所有模型均采用二維/三維動畫圖象配合陳列柜上的內容在PC機上演示。同時配合聲音解說,生動形象。
|
第二柜 鉸鏈四桿機構的形式與應用 |
4、鉸鏈四桿機構5、雙曲柄機構6、雙搖桿機構A 7、雙搖桿機構B 8、剪刀機9、粉篩機10、攪拌機11、破碎機12、雷達府抑角度裝置13、機車聯動裝置14、起重機 | |
第三柜 平面連桿機構 |
15、曲柄滑塊機構16、偏心輪機構17、自動送料裝置18、雙滑塊機構19、正弦機構曲柄20、搖塊機構21、轉動導桿機構22、抽水機牛頭刨床23、擺動導桿機構24、自翻卸料的擺動滑塊機構 | |
第四柜 凸輪機構的形式 |
25、盤形凸輪機構26、移動凸輪機構27、內燃機氣閥機構28、搗碎機機構29、送書機構30、圓柱凸輪機構、圓錐凸輪機構31、等徑凸輪32、雙弧槽凸輪 | |
第五柜 機械傳動的各種形式 |
33、平型帶傳動34、三角帶傳動35、圓形帶傳動36、同步齒形帶傳動37、鏈傳動38、滾珠螺旋傳動 、六種螺紋39、齒輪齒條傳動40、正齒輪傳動41、斜齒輪傳動42、圓錐齒輪傳動43、內嚙合齒輪傳動44、蝸輪蝸桿傳動 | |
第六柜 齒輪的基本性質 |
45、漸開線齒輪各部分名稱、正確嚙合條件46、漸開線的形成47、擺線形成48、漸開線齒輪的基本參數 | |
第七柜 輪系的基本性質 |
49、定軸輪系50、周轉輪系51、差動輪系52、行星輪系53、獲得大傳動比54、實驗特定的運動A55、實驗特定的運動B56、三星輪變向機構57、旋輪線58、用于傳動59、運動分解A60、運動分解B61、諧波齒輪減速器62、擺線針輪行星減速器 | |
第八柜 間歇運動機構類型 |
63、棘輪機構64、雙動式棘輪機構65、雙向式棘輪機構66、槽輪機構67、內嚙合槽輪機構68、球面槽輪機構69、單齒輪式間歇機構70、漸開線不完全齒輪機構71、不等速星輪機構72空間間歇機構73、停歇導桿機構74、齒條式移動間歇機構 | |
第九柜 液壓傳動原理應用 |
75、液壓千斤頂76、轉子泵77、徑向柱塞泵78、徑向雙作用鋼球元件79、軸向柱塞泵80、單作用式葉片泵81、限壓式葉片泵82、空心雙出桿液壓缸83、實心雙出桿液壓缸84、實心單出桿液壓缸85齒輪泵 |
液壓采用二維/三維動畫仿真圖形進行原理功能演示,生動形象地體現了液壓傳動過程。 |
第十柜 液壓元件類型形式 | 86、單向閥3種87、手動換向閥88、二、三位四通電磁換向閥89、先導式溢流閥、直動式順序閥90、單向行程節流閥91、滑閥式壓力繼電器 |
