SBPLC-S2型可編程控制器實訓裝置(西門子)

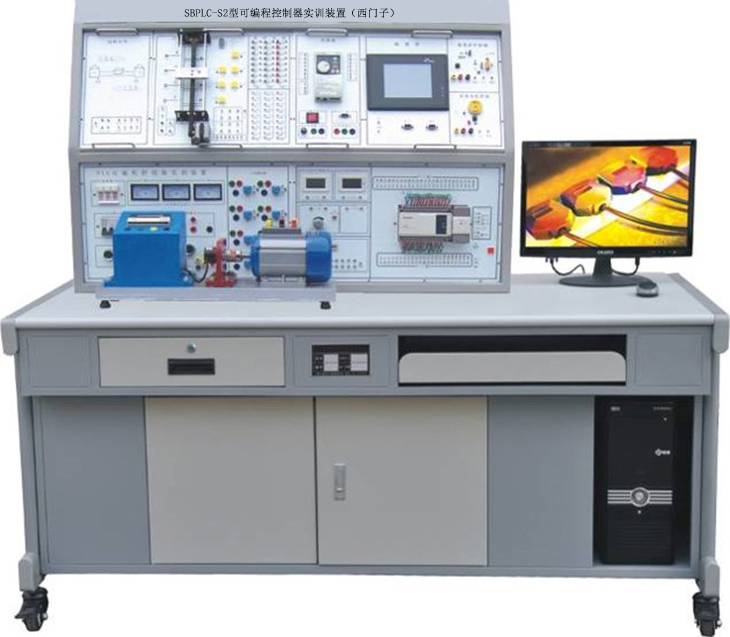

可編程控制器實訓裝置(西門子)由控制屏、實驗桌組成,集可編程邏輯控制器、仿真教學軟件、模擬控制實驗板、實物等于一體。在可編程控制器實訓裝置上,可直觀地進行 PLC 基本指令練習、多個 PLC 實際應用模擬實驗及實物實驗,所有實驗均有組態棒圖進行動態跟蹤。裝置配備主機采用德國西門子 S7-1214C 型可編程控制器。設有電壓型和電流型漏電保護,控制屏若有漏電現象,漏電流超過一定值,即切斷電源,對人身安全起到一定的保護作用。
一、概述
可編程控制器實訓裝置(西門子)網絡型可編程控制器綜合實訓裝置是根據《中華人民共和國教育行業標準--電工電子類實訓基地儀器設備配備標準》,教育部"振興21世紀職業教育課程改革和教材建設規劃"要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。
可編程控制器實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。
二、可編程控制器綜合實訓裝置特點
1、采用積木組合式結構,含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等,配套組態監控軟件、仿真實訓軟件,實現仿真化、信息化、網絡實訓教學,體現實訓教學的網絡性和系統性。
2、項目實訓模塊:利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象,實物模型中的邏輯、模擬、過程、運動等的控制實訓,完成學生認知、設計、安裝、調試、檢修等多種技能實訓。PLC實訓對象形像逼真,接近工業現場的實際應用,通過本實驗裝置的訓練,學生很快就能適應現場的工作。
3.采用西門子S7-1200系列可編程控制器,功能強大,性能優越,采用模塊化設計,組合靈活。
4.采用西門子MM440變頻器,功能廣泛,動態響應高,驅動性能高。
5. 采用工業及7寸觸摸屏,兼容性強,畫面編輯功能強,圖庫豐富,滿足日常教學需求和工業控制要求。
6、多種通信方式:通過以太網總線,將實訓裝置(從站)PLC和主站PLC進行以太網主從通信。PLC與觸摸屏實現S7通信,觸摸屏畫面可實時監控PLC系統運行狀態和控制PLC系統。
三、可編程控制器綜合實訓技術性能
1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<400m
3、裝置容量:<0.5KVA
4、重 量:<110Kg
5、外形尺寸:1600mm×750mm×1600mm
6、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
四、可編程控制器綜合實訓的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊(含豐富的工業現場設備模擬實訓對象)、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、等組成。
(一)控制屏(鐵質雙層亞光密紋噴塑結構,鋁質面板)
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電,電網電壓表監控電網電壓,設有帶燈保險絲保護,控制屏的供電由鑰匙開關和啟停開關控制,同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組,由啟停開關控制輸出,并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀,平時作時鐘使用,具有設定時間、定時報警、切斷電源等功能;還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓:0~10V可調輸出;直流電流:4~20mA可調輸出;直流數字電壓表/電流表;電壓表量程0~200V、輸入阻抗為10MΩ、精度0.5級;電流表量程0~200 mA、精度0.5級;同時設有邏輯電平輸出(點動、自鎖)、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
4、主機實訓組件
配置西門子S7-1200(CPU1214c)系列 PLC主機,集成數字量I/O(14DI/10DO),
5.變頻器組件
配置西門子V20變頻器,響應速度快,性能優越。
(二)實訓掛箱
序號 |
編號 |
控制對象實訓模塊 |
實訓教學目標 |
1 |
SX1 |
搶答器/音樂噴泉 |
通過對搶答系統中各組人員搶答時序的監視和控制,掌握條件判斷控制指令的編寫方法;通過對音樂噴泉控制系統中“水流”及音樂的循環控制,掌握循環指令的編寫方法。 |
2 |
SX2 |
裝配流水線/十字路口交通燈 |
通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制,掌握順序控制指令的編寫方法。 |
3 |
SX4 |
自動送料裝車/四節傳送帶 |
通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制,掌握較復雜邏輯控制指令的編寫方法。 |
4 |
SX8 |
機械手控制/自控成型機 |
通過對機械手停留“位置“及自控成型機各方向“液缸位置”的控制,掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
5 |
SX10 |
四層電梯 |
通過對一個完整的四層電梯模型的綜合控制,初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
6 |
SX11 |
步進電機/直線運動:(實物)步進電機系統由驅動電路、步進電機、刻度盤、指針等組成; 直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。 |
通過利用PLC對步進電機及直線運動實物模塊的控制,初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。 |
7 |
BP1 |
變頻器實訓組件:配置西門子V20變頻器 |
初步具有綜合應用變頻器的能力,了解變頻調速在實際中的應用,掌握變頻器調速技術及PLC綜合控制技術。 |
8 |
WK1 |
典型電動機控制實操單元:施耐德交流接觸器3只;時間繼電器1只,3個按鈕,3只交流指示燈,2只熱繼電器,元器件配置專用底座。 |
掌握一般強電系統的安裝和調試工作過程知識,實現PLC方式的電機典型運行控制;掌握安裝和調試PLC電氣控制系統的有關知識。 |
9 |
WK2 |
網孔板 |
學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。 |
(四)三相鼠籠異步電機:交流380V/△
(五)實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;左右設有兩個大抽屜(帶鎖),用于放置工具及資料,電腦桌聯體設計,造型美觀大方。
五、可編程控制器綜合實訓裝置實訓項目:
(一)PLC 基本技能實訓
1.PLC 認知實訓(軟硬件結構、系統組成、基本指令、接線、編程下載等)
(二)PLC 模擬控制應用實訓
1.搶答器控制(優先級、數值運算,具有聲效功能)
2.音樂噴泉控制(具有聲效功能)
3.十字路口交通燈控制(具有聲效、倒計時功能)
4.自動送料裝車系統控制
5.四節傳送帶控制
6.裝配流水線控制
7.自控成型機控制
8.機械手控制控制
9.四層電梯控制(具有樓層、方向指示及聲效功能)
(三)PLC 實物控制應用實訓
1.直線運動位置檢測、定位控制
2.步進電機系統控制
(四)典型電動機控制實操實訓
1.三相電動機點動控制實訓
2.三相電動機自鎖控制實訓
3.三相電動機正反轉控制實訓
4.三相電動機星三角換接啟動控制實訓
(五)PLC、變頻器綜合應用技能實訓
1.變頻器功能參數設置與操作
2.外部端子點動控制
3.變頻器控制電機正反轉
4.多段速度選擇變頻調速
5.變頻器無級調速
6.外部模擬量(電壓/電流)方式的變頻調速控制
7.基于PLC 的變頻器外部端子的電機正反轉控制
8.基于PLC 數字量方式多段速控制
9.基于PLC 通信方式的變頻開環調速六、設備擴展功能
1.加配主機實訓組件
2.加配變頻器實訓組件
3.加配組件后,在不更換其它元器件的情況下,具有一套主機兩套系統的功能。
PLC可編程控制器綜合實訓裝置配置清單:
名 稱 |
型 號 |
數量 |
單 位 |
備注 |
實驗屏 |
|
1 |
臺 |
|
電源控制屏 |
|
1 |
臺 |
鋼制噴塑 |
實驗桌 |
|
1 |
張 |
鋁木結構 |
學生凳 |
|
2 |
張 |
|
PLC主機 |
CPU1214C |
1 |
臺 |
|
數字量模塊 |
Sm1223 |
1 |
臺 |
|
通訊電纜 |
網線 |
2 |
條 |
|
觸摸屏通訊線 |
1 |
條 |
|
|
實驗掛箱 |
搶答器/音樂噴泉 |
1 |
塊 |
|
裝配流水線/十字路口交通燈 |
1 |
塊 |
|
|
自動送料裝車/四節傳送帶 |
1 |
塊 |
|
|
機械手控制/自控成型機 |
1 |
塊 |
|
|
四層電梯 |
1 |
塊 |
|
|
步進電機/直線運動 |
1 |
塊 |
|
|
變頻器實訓掛箱(v20)0.37KW |
1 |
塊 |
|
|
軟件 |
演示板原程序及西門子編程軟件 |
1 |
套 |
|
觸摸屏編程軟件 |
1 |
套 |
|
|
說明書 |
實驗指導 |
1 |
冊 |
|
連接線 |
實驗連接線50cm自鎖線 |
50 |
條 |
|
15cm自鎖線 |
10 |
條 |
|
|
系統排線 |
1 |
條 |
|
