SB-ST-01型光伏發電系統集成教學演示系統

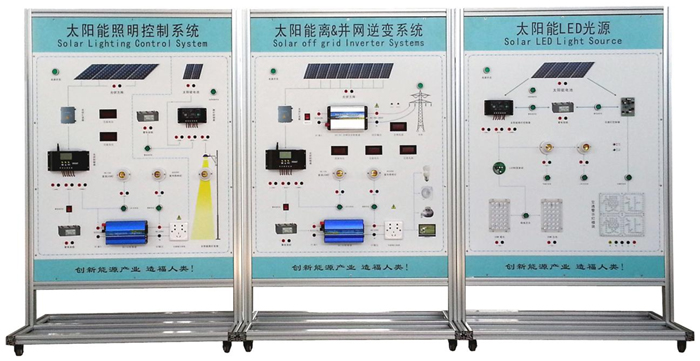

1、光伏發電系統集成演示板
光伏發電系統集成演示版,主要由A、B、C三塊主模板組成。A 太陽能照明控制系統演示模板、B 太陽能微網電源系統演示模板、C 太陽能LED光源系統演示模板。
2、教學及研究演示項目
2、1、太陽能離網照明系統控制變換過程演示
演示1、太陽能離網電站大功率照明單元系統集成。
演示2、太陽能離網LED路燈照明單元系統集成。
演示3、太陽能離網電站單元工作過程:太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池→逆變控制器→交直流電器負載
演示4、太陽能離網路燈單元工作過程:太陽能電池子陣→多功能充放電控制器→蓄電池組→恒流模塊→LED直流電器負載
2、2、太陽能微網系統控制變換過程演示
演示1、太陽能微網電站大功率供電單元系統集成。
演示2、太陽能高壓并網電站單元工作過程:太陽能電池方陣→匯流箱→同步逆變電源→公共高低壓電力網
演示3、太陽能低壓并網電站單元工作過程:太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池組→同步逆變電源→公共低壓電力網
演示4、太陽能離網電站單元工作過程:太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池組→逆變電源→交流電器負載
2、3、太陽能LED光源系統變換過程演示
演示1、太陽能LED光源單元系統集成。
演示2、太陽能交通信號燈單元工作過程:太陽能電池子陣→多功能充放電控制器→蓄電池組→信號燈單元控制器→LED光源板
演示3、太陽能LED燈泡照明單元工作過程:太陽能電池子陣→通用充放電控制器→蓄電池組→LED燈泡
演示4、太陽能LED燈板照明單元工作過程:太陽能電池子陣→多功能充放電控制器→蓄電池組→恒流模塊→LED燈板1輸出+LED燈板2輸出
3、演示系統運行技術條件(單相輸出)
3、1、供電單元
直流電能
◆ AC/DC模塊功率:400W
◆ 光伏模塊輸出工作電壓:10.8~28VDC
◆ 光伏模塊控制工作電流:30A
◆ 模擬光源LED模塊功率:12~28W
交流電能
◆ AC輸入電壓:220V
◆ AC輸出功率:300W
3、2、充放電控制器
◆ 使用單片機和專用軟件,實現智能控制,12/24電壓自動識別系統。
◆ 采用串聯式PWM充電控制方式,使充電回路的電壓損失較原二極管充電方式降低一半,充電效率較非PWM高3-6%;過放恢復的提升充電,正常的直充,浮充自動控制方式有利于提高蓄電池壽命。
◆ 多種保護功能,包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護,具有自動恢的輸出過流保護功能,輸出短路保護功能。
◆
具有豐富的工作模式,如光控,光控+延時,通用控制等模式。
◆ 浮充電溫度補償功能。
◆ 使用了大屏幕LCD液晶顯示器、充電、放電,光伏、蓄電池,負載各參數一目了然,一鍵式操作即可完成所有設置,方便直觀。
3、3、并網逆變模塊
◆ 直流輸入電壓:10.8~30.2VDC
◆ 輸入電流:12.5A
◆ 額定蔬出功率:300W
◆ 輸出電壓:170V~260VAC
◆ 頻率范圍:45Hz~53Hz
◆ 工作效率:99%
◆ 功率因數:>0.99
◆ 波形失真率≤5%
◆ 工作環境:溫度-20℃~50℃
◆ 相對濕度:﹤90﹪(25℃)
3、4、離網逆變模塊
◆ 額定輸入電壓:10.8V~17V
◆ 額定輸出電壓220VAC±10%
◆ 輸出頻率:50HZ±1HZ
◆ 輸出波形;正弦波
◆ 額定輸出功率300W;
◆ 逆變效率:≥82%。
3、5、負載單元
◆ 交流線性電阻負載:3~15~120W
◆ 直流模擬負載:12V/28WLED路燈板
3、6、LED 顯示
◆ 太陽能控制器:充電、過壓、欠壓、過放、運行
◆ 蓄電池模擬電壓(高-中-低)
3、6、移動支架
◆ 不銹鋼支架:不銹鋼板料折彎加工焊接。
◆ 展示板:鋁合金框價和鋁塑板加工成型。
◆ 移動底盤:可跟據不同的展示要求進行系統組合。
4、 售后服務
◆ 使用手冊
◆ 產品培訓
