高級電工、電拖實訓考核裝置(柜式)

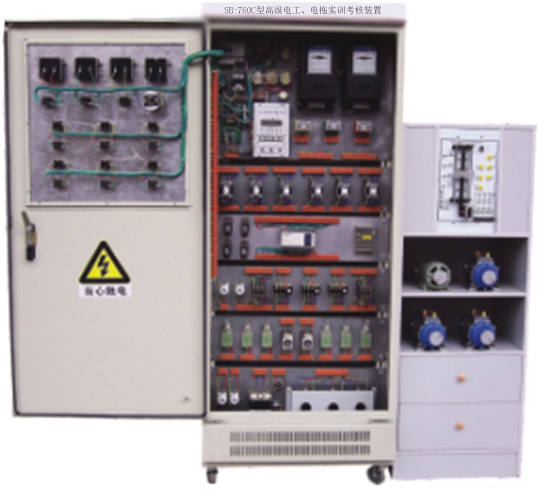

SB-760C高級電工、電拖實訓考核裝置(柜式)

　

一、產品特點：

高級電工、電拖實訓考核裝置、電工、實訓考核裝置是按照勞動社會保障部頒發的"工人技術等級標準"和"職業技能鑒定規范"的內容要求，根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式設備。整臺設備以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器及配套實驗器材，能完成初級電工考核鑒定中的電力拖動控制與照明電路的實操項目，該電工、電拖實訓考核裝置堅持理論聯系實際的原則，突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。

二、結構及電器配置：

高級電工、電拖實訓考核裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。

三、主要技術參數：

1、輸入電源：電壓AC380V±5%，電流5A。

2、外形尺寸：700cm×500cm×1700cm

3、設備重量：230Kg

四、實驗操作項目：

1、觸摸開關控制白熾燈電路；

2、白熾燈控制電路；

3、人體感應開關控制樓梯白熾燈電路；

4、聲控開關控制樓梯白熾燈電路；

5、日光燈控制電路；

6、單相電度表直接安裝電路；

7、單相電度表間接安裝電路；

8、單相電動機控制電路；

9、并勵直流電動機調磁調速電路；

10、并勵直流電動機電樞回路串電阻調速電路；

11、并勵直流電動機電樞回路串電阻二級起動控制電路；

12、并勵直流電動機電樞反接法正反轉控制電路；

13、電流互感器與電流表配用接線電路；

14、電壓表、電流表安裝電路；

15、三相四線有功電度表直接安裝電路；

16、三相四線有功電度表間接安裝電路；

17、三相四線無功電度表直接安裝電路；

18、三相四線無功電度表間接安裝電路；

19、一臺電流互感器用于單相回路的接線電路；

20、兩臺電流互感器接成不完全星形接線電路；

21、三臺電流互感器接成星形接線電路；

22、兩臺電流互感器差接接線電路；

23、三臺電流互感器接成三角形接線電路；

24、萬能轉換開關和電壓表測量三相電壓接線電路；

25、異步電動機點動控制電路；

26、異步電動機自鎖控制電路；

27、具有過載保護自鎖控制電路；

28、異步電動機單向點動、起動控制電路；

29、異步電動機兩地控制電路；

30、異步電動機聯鎖正反轉控制電路；

31、正反轉點動、起動控制電路；

32、雙重聯鎖正反轉控制電路；

33、自動往返控制電路；

34、位置開關作自動停止正反轉起動控制電路；

35、帶有點動的自動往返控制電路；

36、異步電動機星、三角控制電路；

37、接觸器控制星、三角控制電路；

38、串電阻降壓起動控制電路；

39、異步電動機反接制動控制電路；

40、異步電動機能耗制動控制電路；

41、雙速電動機的切換運行控制電路；

42、手動順序起動控制電路；

43、自動順序起動控制電路；

44、C620-1型車床控制電路；

45、電動葫蘆 電氣控制電路；

46、Y3150型滾齒機控制電路；

47、PLC控制電動機啟停

48、PLC控制電動機Ｙ/△啟動

49、PLC控制電動機正反轉

50、PLC控制電動機順序啟動

51、PLC控制電動機往返運動

52、PLC控制電動機Ｙ/△轉換時間的調節

53、四層電梯控制系統

……自由設計項目。

注：本裝置配備2臺三相異步電動機(180W)，一臺雙速三相異步電動機(180W)，一臺直流電動機(180W)，一臺四層電梯仿真模型。

高級電工、電拖實訓考核裝置每臺配置清單（柜式）

一、 電工部分

序號	名稱	數量	單位
1	日光燈實訓組件	1	套
2	彩色燈泡及燈座	10	套
3	單線開關	1	只
4	二線開關	1	只
5	單相漏電開關	1	只
6	三相開關	1	只
7	調光開關	1	只
8	觸摸延時開關	1	只
9	人體感應自動開關	1	只
10	聲光控延時開關	1	只
11	盒式開關	1	只
12	插座	2	只
13	螺旋式溶斷器	2	只
14	4uF電容	1	只
15	單相電度表	1	只
16	單相交流電機	1	只

二、 電拖部分

序號	型號	名稱	數量	單位
1	D247LE﹣32	三相漏電開關	1	只
2		電流互感器	3	只
3	DT862﹣4	三相四線有功電能表	1	只
4	DX862﹣4	三相四線無功電能表	1	只
5	CJX2﹣0901	交流接觸器	6	只
6	JZ7﹣44	中間繼電器	2	只
7	JR36﹣20	熱繼電器	3	只
8		螺旋式熔斷器	4	只
9	YBLX﹣19/21	行程開關	6	只
10	ST3	電子式時間繼電器	2	只
11		橋堆	1	只
12	200KVA	變壓器	1	只
13		可控硅	1	只
14	1K／100W	可調瓷盤	3	只
15	380（△）180W	鼠籠式三相異步電機（帶離心開關）	1	只
16		雙速異步電機	1	只
17	50W／220V	直流并勵電動機	1	只
18	40點	PLC三菱主機	1	只
19		三菱主機工作電源等	1	套

三、 控制面板部分

序號	型號	名稱	數量	單位
1	6L2	交流電壓表   450V	1	只
2	6L2	交流電流表   30A	3	只
3		指示燈	7	只
4		控制按鈕	8	只
5		轉換開關	1	只
