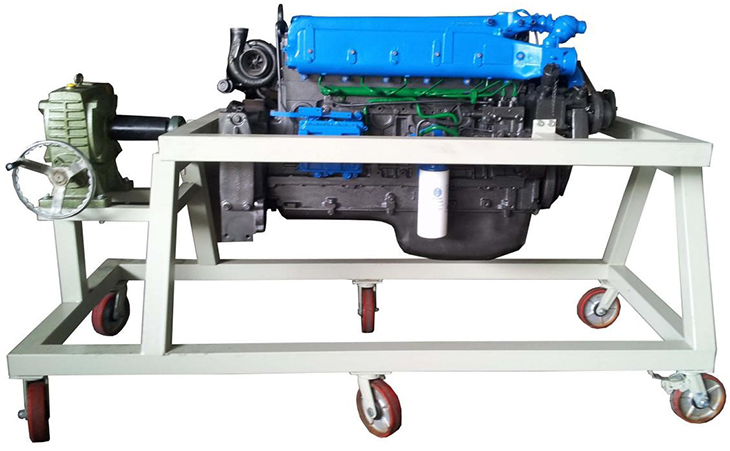

東風EQ1118G發動機拆裝實訓臺
一、功能簡介
1.采用翻新EQ1118G柴油發動機總成(易于拆裝),組裝在專用發動機拆裝翻轉架上。
2.采用減速翻轉機構,可使發動機任意角度旋轉,并能任意位置鎖止,便于學生從不同的角度進行拆卸和裝配。
3.底部放置大面積接油盤,便于小零件或螺絲的集中存放。
4.拆裝翻轉架采用了高強度的鋼結構焊接,表面經噴涂工藝處理,底部帶有自鎖腳輪裝置,可移動式,方便教學。
二.技術規格
設備外形:約1000×600×1100mm (長×寬×高)
顏色:7032
鋼管:40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定,方便設備維修與維護。
腳輪:20mm×100mm(直徑×寬度)
腳輪支撐:1.0T
減速機:MOPA70;1:70
三、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
柴油發動機總成 |
|
套 |
1 |
2 |
拆裝翻轉架(帶自鎖腳輪裝置,帶立柱鋼管200*200*5mm; |
約950×680×850mm(長×寬×高) |
臺 |
1 |
3 |
大面積接油盆 |
660×590×35mm(長×寬×深) |
個 |
1 |
4 |
減速機構(帶搖手盤等附件) |
|
套 |
1 |
