智能電梯裝調與維護
智能電梯裝調與維護,
電梯裝調實訓設備,電梯實訓室主要能使學生熟悉電梯部件的安裝過程和安裝要求，結合各類檢測設備的使用，對電梯安裝質量能有效量化控制。結合電梯井道實際操作，可使學生的實際動手能力得到長足的發展，承擔電梯教研室教學任務。電梯實訓室主要面向電梯專業的學生，同時也面向機械系等其他系（其他學校/社會）學生等技能實訓。
電梯實訓室開設的主要實訓項目為：了解電梯的分類及其基本規格和主要性能指標、國內外電梯生產與使用現狀、電梯的基本結構；電梯運行速度給定曲線、運動系統動力學、各類交流調速電梯拖動系統的組成和工作原理；電梯的邏輯控制系統，重點講述電梯集選控制系統的工作原理以外，還介紹了電梯門控制系統、電梯群控系統等內容；電梯的選用與設置、交通計算配置電梯；電梯的電氣安裝與調試；電梯的管理、維修和保養等內容。
智能電梯裝調與維護技術參數及特點
1.輸入電源：三相五線制 AC380V±10% 50Hz；
2.整機尺寸（對象+控制柜+電腦桌）：4360mm×1000mm×3100mm；
3.設備高度仿真，按照實際電梯縮小比例設計，包含電梯全部要
素，電梯為四層，高度3.0米。透明結構設計，電梯內部結構、運行過程一目了然。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理。
4.設備為二座四層群控電梯，每部電梯系統均由一臺PLC控制，PLC之間通過通信模塊交換數據，電梯外呼統一管理，接近現實中的樓宇電梯控制。學生通過本裝置實訓，不但可以練習單座電梯控制、提高故障的檢測和排除能力，還可以學習電梯群控技術。
5.智能電梯具有機械故障設置和智能故障設置兩種設置方式，方便考核。
三、結構組成及功能

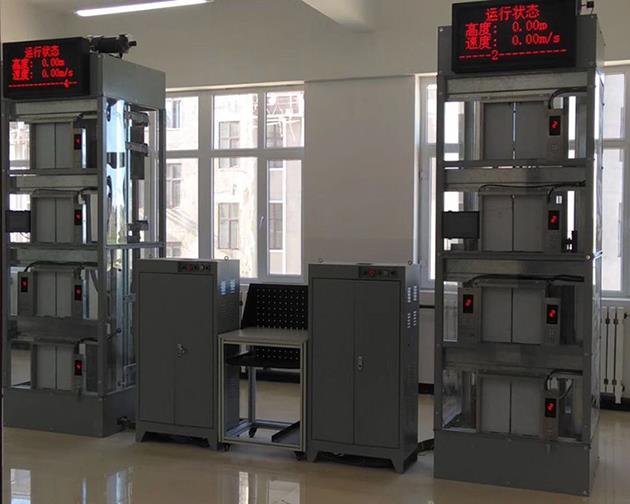

智能電梯由電梯控制柜和電梯模型組成，能實現按鈕控制、信號控制、集選控制、人機對話等功能，兩臺電梯還可以智能群控、電梯遠程監控和故障診斷。
電梯高仿真模型：包含驅動裝置、轎廂及對重裝置、導向系統、 門機機構、安全保護機構等組成。驅動裝置由曳引機（帶有制動器、
減速機、導向輪、工業編碼器）、曳引鋼絲繩和繩頭組合等部件組成；導向系統由井道鋼架、導軌、導靴等組成；門機機構由轎門、層門、
開關門機構、安全觸板、門安全光幕保護、門機力矩安全保護、門套等部件組成；安全保護機構由超載裝置、緩沖器、安全鉗、限速保護裝置、終端極限開關安全保護等部件組成；另外配有智能人機、信息系統（具有樓層、速度、轎廂高度實時反饋顯示系統）、視頻監控系統。
電梯電氣控制柜 ： 包 含 三 菱 FX3U-64MR/ES-A 、 三 菱 FR-D740-1.5KW
變頻器、低壓電氣（繼電器、接觸器、熱繼電器、相 序保護器）、安全及門鎖回路、智能考核系統等組成部分。
|
