SBXK-760E機床電氣技能實訓考核鑒定裝置（柜式雙面、四合一、四種機床）
一、概述

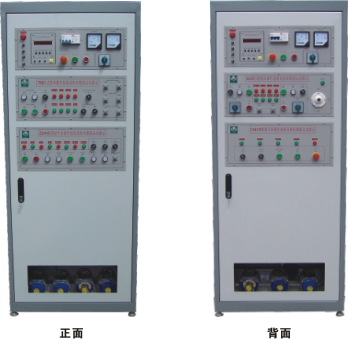

機床電氣技能考核實訓裝置，是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由于該裝置全部采用實際工業上應用電器，因而可靠性好、壽命長。裝置外形美觀，操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。
二、特點
1、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，把四種常用典型的機床線路組合在一個控制柜內，這四種機床分別為X62W萬能銑床床、T68型臥室鏜床、M7120平面磨床、C6140普通車床，該控制柜的結構設計合理緊湊。一臺裝置完成四種機床實訓考核，經濟效益更加顯著。
2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。
3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。
4、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。
5、可以人為的設置故障點，只要通過開關切換就可設置。
6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。
三、機床電氣技能培訓考核柜的技術參數
1、輸入電壓：三相四線～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1800mm
5、設備重量：200kg
四、裝置主要由以下幾個部分組成
1、控制柜門
在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。四種的操作按鈕和動作指示以及機床電路的切換開關；
通過電壓指示切換開關，在電壓表上分別能指示電網的UUV、UVW、UWU線電壓值；交流電流表用來監視負載的大��；
定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。
2、控制柜主體
控制柜部分有四個機床電氣控制線路、相應的故障設置盒及演示電機組成。
3、故障設置箱，采用開關切換的方式進行故障設置，每種機床電路的故障箱蓋上印有對應的機床的電氣原理圖，故障箱內設有64個故障開關，其中X62設有16個故障點、C6140設有16個故障、T68設有16個故障點、M7120平面磨床設有16個故障點，每個故障箱門均配有鑰匙，便于管理和考核。
五、完成的實訓項目
1、認識低壓電氣的結構
2、CA6140普通車床電氣控制培訓
3、CA6140普通車床電氣線路排故考核
4、X62W銑床電路床電氣控制培訓
5、X62W銑床電路床電氣線路排故考核
6．T68臥式鏜床電氣控制培訓；
7．T68臥式鏜床電氣線路故障的設置與排除實訓；
8．M7120平面磨床電氣控制培訓；
9．M7120平面磨床電氣線路故障的設置與排除實訓；
10、通過操作機床，掌握常用機床的操作方法
六、控制電路配置清單
|
設備 |
序號 |
材料名稱 |
規格型號 |
數量 |
備注 |
|
1 、CA6140車床 |
1 |
轉換開關 |
LW5D-16/3,500V,16A |
1 |
|
|
2 |
熔斷器 |
RT14-32 |
6 |
|
|
|
3 |
交流接觸器 |
LC1-D0910,110V |
3 |
|
|
|
4 |
變壓器 |
380V/110V、24V、6V |
1 |
|
|
|
5 |
熱繼電器 |
LR2-D1306 |
2 |
|
|
|
6 |
按鈕 |
XB4-Ø22 |
3 |
Φ22.5mm |
|
|
7 |
信號燈 |
6V /XB6-Ø16 |
1 |
Φ16mm |
|
|
8 |
照明燈 |
24V/ XB6-Ø16 |
1 |
Φ16mm |
|
|
9 |
旋鈕開關 |
XB2-Ø22 |
2 |
Φ22.5mm |
|
|
2、M7120平面磨床 |
1 |
轉換開關 |
LW5D-16/3,500V,16A |
2 |
|
|
2 |
熔斷器 |
RT14-32 |
7 |
|
|
|
3 |
變壓器 |
380V/110V/24V/6V |
1 |
|
|
|
4 |
照明燈 |
24V XB6-Ø16 |
1 |
|
|
|
5 |
交流接觸器 |
LC1-D0910,110V |
5 |
|
|
|
6 |
時間繼電器 |
RE48,110V |
1 |
|
|
|
7 |
行程開關 |
ME-8111 |
5 |
|
|
|
8 |
交流電磁鐵 |
MQI-0.7N ,110V |
1 |
|
|
|
9 |
熱繼電器 |
LR2-D1306 |
2 |
|
|
|
10 |
按鈕 |
XB4-Ø22 |
6 |
|
|
|
11 |
旋鈕開關 |
XB2-Ø22 |
1 |
|
|
|
3、T68臥式鏜床 |
1 |
轉換開關 |
LW5D-16/3,500V,16A |
1 |
|
|
2 |
熔斷器 |
RT14-32 |
9 |
|
|
|
3 |
交流接觸器 |
LC1-D0910,110V |
4 |
|
|
|
4 |
中間繼電器 |
RXL4A06B |
1 |
|
|
|
5 |
時間繼電器 |
RE48 110V |
1 |
|
|
|
6 |
變壓器 |
380V/110V/24V/6V |
1 |
|
|
|
7 |
熱繼電器 |
LR2-D1306 |
2 |
|
|
|
8 |
旋鈕開關 |
XB2-Ø22 |
4 |
|
|
|
9 |
按鈕 |
XB4-Ø22 |
5 |
|
|
|
10 |
指示燈 |
6V XB6-Ø16 |
1 |
|
|
|
11 |
照明燈 |
24V XB6-Ø16 |
1 |
|
|
|
|
|
|
|
|
|
|
14 |
三相異步電動機 |
380v |
7 |
|
|
|
15 |
三相異步雙速電動機 |
380v |
1 |
|
|
|
16 |
按鈕 |
XB4-Ø22 |
4 |
|
|
|
17 |
急停開關 |
|
2 |
|
|
|
18 |
交流接觸器 |
LC1-D0910,380V |
2 |
|
|
|
4、X62W銑床電路 |
1 |
轉換開關 |
LW5D-16/3,500V,16A |
1 |
轉換開關 |
|
2 |
熔斷器 |
RT14-32 |
8 |
|
|
|
3 |
控制變壓器 |
380V/110V |
1 |
|
|
|
4 |
照明變壓器 |
380V/24V |
1 |
|
|
|
5 |
照明燈 |
24V |
1 |
|
|
|
6 |
電阻 |
680歐，50W |
2 |
|
|
|
7 |
交流接觸器 |
CJ20-10,110V |
6 |
|
|
|
8 |
熱繼電器 |
JR36-20 |
3 |
|
|
|
9 |
交流電磁鐵 |
MQI-0.7N，380V |
1 |
|
|
|
10 |
十字開關 |
TCS30-1111-11/11/11/11 |
2 |
|
|
|
11 |
按鈕 |
LAY7 |
6 |
|
|
|
12 |
旋鈕開關 |
LAY39 |
2 |
|
|
|
13 |
組合開關 |
LW5D-16/3,500V,16A |
1 |
|
|
|
14 |
組合開關 |
HZ1－10/E16,三極，10A |
1 |
|
|
|
15 |
組合開關 |
HZ1－10/E16,二極，10A |
1 |
|
