平面機構設計及運動組合分析實驗臺

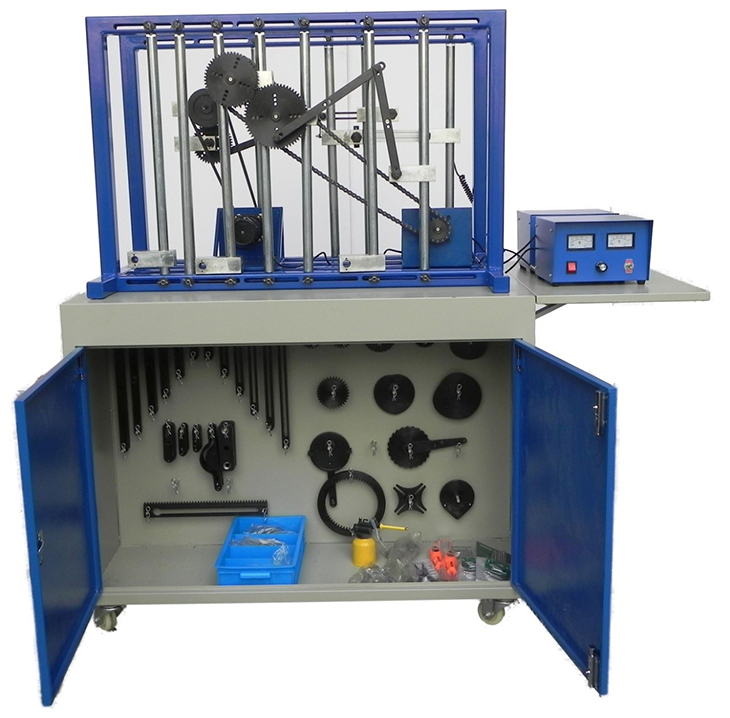

SB-03型平面機構設計及運動組合分析實驗臺



平面機構設計及運動組合分析實驗臺、平面機構創意組合及運動分析實驗臺、機構創新實訓室主要服務于機電一體化技術、數控技術等專業的《機械設計基礎》課程,通過學生動手實踐系統地掌握機構設計,機構運動,機械運動控制等方面的知識,培養學生的創新意識及綜合設計能力。

機構創新實訓室主要實驗教學設備有:機構運動創新搭接實驗臺、平面機構創意組合及運動參數分析實驗臺、便攜式機械系統傳動方案創新設計實驗臺、創新組合式軸系結構設計實驗箱等。所開設的實驗項目主要有:常用機構和機構組合的拼裝;平面運動機構方案創新設計實驗;軸系結構設計組裝;機械系統傳動創新組合設計組裝等。

一、實驗內容

1.平面機構創新設計:學生根據所學知識和實驗臺提供的零件庫,設計平面機構傳動方案。

2.平面機構拼裝:學生可根據本實驗臺提供的13種以上傳動方案或自己的設計方案進行組裝。

3.平面機構運動學測試及仿真實驗:學生通過對自己設計的平面機構進行測試分析、運動分析、實驗結果分析。

二、性能特點

1,采用全鋼制結構,工作臺架采用雙面操作設計,美觀大方,適用性強,操作方便。

2.所有桿構件長度及滑塊偏心距均可進行無級調節,分析該參數改變對機構運動特性的影響。

3.該實驗臺集平面機構設計、拼裝、測試及性能分析與一體,培養學生綜合設計、創新能力、工程實踐能力、分析問題和解決問題的能力。

4.該實驗臺采用適應高速動態參數測試的PCI數模采集卡進行數據采集,測試速度快、精度高、性能穩定。

5.計算機測試分析軟件功能強大,可自動或人機結合進行測試分析、運動模擬、理論仿真、保存數據和提交實驗報告模板。

三、主要技術參數:

交流帶減速器電機: 90W   220V

測試傳感器:

1、角位移傳感器:輸出電壓:0-5V   脈沖數:500P  1

2、直線位移傳感器:輸出電壓:0-5V   量程:200L  1

規格:約1600×650×1350mm

四、提供15種拼裝方案

1、曲柄滑塊機構

2、曲柄導桿機構

3、曲柄導桿滑塊機構

4、曲柄搖塊-齒輪齒條機構

5、曲柄搖塊機構

6、雙曲柄搖塊機構

7、曲柄搖桿機構

8、凸輪機構

9、槽輪機構

10、齒輪-曲柄搖桿機構

11、齒輪-曲柄導桿滑塊機構

12、齒輪-曲柄導桿搖桿機構

13、齒輪-曲柄搖塊機構

14、齒輪-曲柄滑塊機構

15、齒輪-槽輪機構

可以組合其他拼接機構
