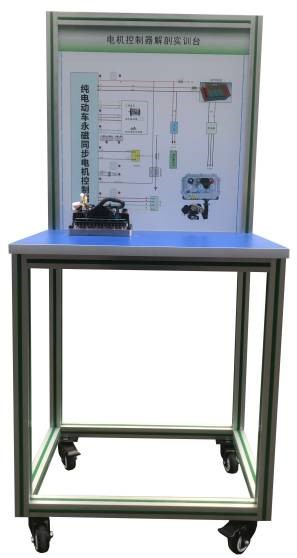

電機控制器解剖實訓臺

SBXNY-016電機控制器解剖實訓臺



.產品簡介

選用主流純電動車配套交流變頻電機控制器,型號:MC3528-72V300A,輸入母線電壓5096VDC,輸出為三相交流電,功率器件為MOSFET大功率管;為陸地方舟,河北御捷等電動車配套;通過解剖,展示現電機控制器內部結構和控制原理。

.功能特點

1.電機控制器上蓋全透明,內部連線完整,展示各主要零部件和電線連接。

2.設備帶四個腳輪,移動靈活,同時腳輪帶自鎖裝置,可以固定位置。

3.設備配備結構原理展示面板,展示內部零部件名稱和連接方式、內部結構。

4.設備框架采用40mm×40mm一體化全鋁合金型材搭建,耐油耐腐蝕并易于清潔,臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹,帶4個帶自鎖裝置萬向腳輪,便于移動。

5.配套實訓指導書等教學資料,包含工作原理,實訓項目,故障分析等要點說明。

.技術規格

1.設備外形尺寸:700*500*1500(長**高)

2.面板外形尺寸:648*713(長*寬)

3.移動腳輪:100*60mm

4.工作溫度: -20°+40°

4.電機控制器:MC3528-72V300A

電機控制器參數和特點:

采用美國TI公司主流DSP作為主控芯片。

選用大功率MOSFET管作為功率器件,顯現了低噪音、高效率的能量轉換。

采用先進的矢量控制算法,實現控制器對電機轉矩、轉速的精確控制。

剎車或者反向能量回饋控制,提升車輛的續駛里程,滿足不同客戶的需求。

可選坡路防倒溜功能,提高駕駛的安全性。

蜂鳴器提示各種故障,方便檢修。

完善的加速器故障、欠壓、過壓、過流、過熱等保護功能,提升了系統的可靠性。

CAN總線通訊。

.實訓(實驗)項目

電機控制器結構與原理認知實訓。

電機控制器端子功能認知與檢測實訓。

.基本配置

電機控制器,可移動臺架(帶原理教學板)。
