產品分類/Products
[產品型號]: [產品名稱]:速騰汽車電器實訓臺 [價     格]: [在線客服]:

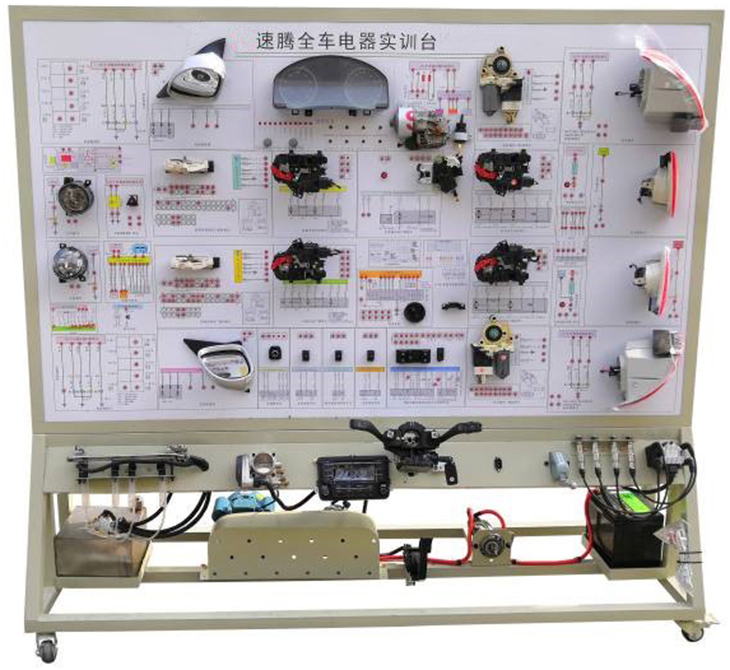

速騰汽車電器實訓臺



一、產品簡介

該設備采用全新大眾速騰1.4TSI整車電器實物為基礎,充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。

適用于學校對整車電器理論和維修實訓的教學需要。


二、功能特點

1.真實可運行的汽車整車電器系統,充分展示汽車整車電器系統的組成結構。

接通電源,操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的工作過程。

2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車整車電器各系統的工作原理。

3.示教板面板上安裝有檢測端子,可直接在面板上檢測汽車整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率信號等。

4.設備面板上安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機控制單元、組合儀表、舒適系統單元等進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。

5.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置。

配套智慧課堂教學互動系統

一)、示波器功能

1)  2路波形測量功能。

2)  測頻范圍:200MSa/s高速實時采樣,50MHz帶寬。

二)2路邏輯分析儀功能。

三)1路任意波形信號發生器輸出:

200MSa/s高速實時采樣,50MHz帶寬,波形測量完全滿足教學實驗要求,波形平滑不失真。

四)、萬用表功能

1)、萬用表的電阻測量功能。

2)、萬用表的直流電壓測量功能。

3)、萬用表的交流電壓測量功能。

4)、萬用表的交流電流測量功能。

五)、人機界面功能

1)、人機界面顯示所測量的波形,并顯示相應的量測值。

2)、可通過點擊界面按鈕,將所測量的波形插入實驗報告模板中。

3)、學生的實驗報告結果可通過點擊界面按鈕,統一上傳到指定的教師電腦文件夾下。

六)、附加功能

1)、環境參數測量:可同時測量顯示溫濕度、CO2濃度和PM2.5

2)、電氣參數測量:可測量控制臺電壓電流,并計算出功率。

3)、過流、過壓、欠壓(閥值可設置)報警跳閘保護。

4)、安全防護:實驗室環境安全監控裝置(PM2.5、煙霧、可燃?xì)怏w、溫濕度及CO2濃度異常(火警)報警)。

5)、節電功能:長期無人實驗時,自動關閉總閘開關,實現安全和節電效果。

6)、2PWM脈沖信號發生器:可設置頻率、占空比。

三、技術規格

外形尺寸(約):2080×700×1900mm(××)

動力電源:三相四線(或三相五線)380V±10% 50Hz

工作電壓:直流12V

工作溫度:-40℃+50℃

三相異步電動機

  號:YT 100L1-4

電壓:AC 220V/380V

功率:2.2KW

轉速:1420r/min

顏色:7032

鋼管:40*40*3mm

機柜:1.5mm冷板沖壓成形,背面設置維修門;

移動腳輪:100*60mm

四、基本配置(每臺)

序號



規格型號

單位

數量

1

示教板面板

裝有各種檢測端子以及彩色電路圖

1

2

發動機控制電腦(ECU)

原車

1

3

診斷座

原車

1

4

點火開關

原車

1

5

組合儀表

原車

1

6

組合開關

原車

1

7

左右前大燈總成

原車

1

8

左右前霧燈

原車

1

9

左右轉向燈

原車

1

10

左右轉向邊燈

原車

1

11

左右組合尾燈

原車

1

12

牌照燈

原車

1

13

高位剎車燈

原車

1

14

燈光開關

原車

1

15

剎車燈開關

原車

1

16

倒車燈開關

原車

1

17

危險燈開關

原車

1

18

線束


1

19

雨刮總成

原車

1

20

雨刮控制器

原車

1

21

噴水電機

原車

1

22

噴水壺

原車

1

23

喇叭

原車

2

24

喇叭繼電器

原車

1

25

X觸點繼電器

原車

1

26

霧燈繼電器

原車

1

27

無分電器點火系統

含點火器總成、火花塞、曲軸位置傳感器

1

28

模擬噴油嘴指示燈


1

29

燃油泵繼電器

原車

1

30

燃油泵指示燈

原車

1

31

曲軸位置傳感器及信號輪

原車

1

32

電動窗主開關

原車

1

33

左右前車門電腦

原車

1

34

舒適電腦

原車

1

35

右前門鎖電機

原車

1

36

左右后電動窗電機

原車

1

37

左右后電動窗開關

原車

1

38

左右后門鎖電機

原車

1

39

汽車音響總成

原車

1

40

揚聲器

6"200W

1

41

起動機總成

原車

1

42

發電機總成

原車

1

43

三相異步電動機

YT 100L1-4

1

44

蓄電池

12V 45Ah

1

45

保險絲盒


1

46

電源總開關

50A

1

47

移動臺架(帶自鎖腳輪裝置)

2080×700×1800mm(長×寬×高)

1

48

故障模擬與排除裝置


1

49

教師手冊


1

50

合格證與保修卡


1
