2025年3月2日

零件形位誤差測量組合實訓裝置

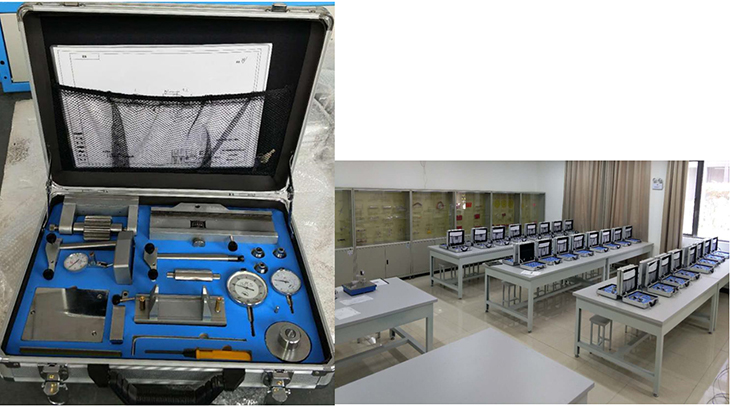

SBMTXW-1型零件形位誤差測量組合實訓裝置



一、產品組成及功能

零件形位誤差測量組合實訓裝置是根據《公差配合與技術測量》課程的基本教學要求,精心設計的一套零件形位誤差檢測組合訓練產品。它由檢測零件、組合跳動儀、組合測微儀、配套圖紙及實訓指導書組成。其目的是通過零件形位誤差的檢測,加深學生對形位誤差及形位公差基本概念的了解,掌握形位誤差測量的方法的技能,為公差配合在后續課程中的應用奠定扎實的基礎。

具體功能有以下三點:

1、形位誤差測量訓練;

2、合格形位判斷訓練;

3、形位誤差分析訓練。

二、產品特點

1.項目實際化:以真實零件為檢測對象,以實際量具為檢測手段;

2.功能系統化:形位誤差測量、合格形位判斷、形位誤差分析三位一體訓練模式;

3.學生大眾化:小型、組合、便攜式訓練裝置,兩三人一組,讓盡可能多的學生獲得充分的訓練機會;

4.教學標準化:配套的標準圖紙、指導書,教和學都十分方便、教學顯著;

5.管理便利化:檢測零件、測量工具、標準圖紙及指導書均放在一個精制的箱子里,管理十分方便。

三、技術性能

1.外形尺寸:410mm×310mm×100mm

2、便攜組合式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精制的子里)

.基本配置

1.精密檢驗零件:齒輪測量組合(7級)、圓度(圓柱度)測量組合(7級)、直線度測量組合(7級)、平面度(平行度)測量組合(7級)、垂直度測量組合(7級)、對稱度測量組合(7級)、跳動測量組合(7級)

2.精密測量工具:

一)微型跳動測量儀

1)測量范圍長度(50100mm.直徑(580mm,精度(6級)

2)百分表(03mm,0.01 mm,1個,)

3)千分表(0-1mm,0.001mm,1個)

4V型塊35X35 mm1級)

5)測量齒輪(模數12.5mm、齒數1736,(7級)

6)導軌精度:0.01/100mm

二)測微組合儀:

1)測量范圍:長度(8080mm.,精度(6級)

2)杠桿百分表(01mm,0.01 mm,1個)

3)平板精度:(1級)

五、實訓項目

訓練一零件形狀誤差的測量與檢驗

訓練1-1直線度測量與檢驗

訓練1-2平面度測量與檢驗

訓練1-3圓度測量與檢驗

訓練1-4圓柱度測量與檢驗

訓練二零件位置誤差的測量

訓練2-1平行度測量與檢驗

訓練2-2垂直度測量與檢驗

訓練2-3同軸度測量與檢驗

訓練2-4徑向跳動測量與檢驗

訓練2-5端面跳動測量與檢驗

訓練2-6對稱度測量與檢驗

訓練三齒輪形位誤差的測量與檢驗

訓練3-1齒圈徑向跳動測量與檢驗

訓練3-2齒輪齒向跳動測量與檢驗
