機電傳動控制測試實驗臺 > 行業新聞 >數控車床裝調維修實訓系統
2025年2月25日

機電傳動控制測試實驗臺

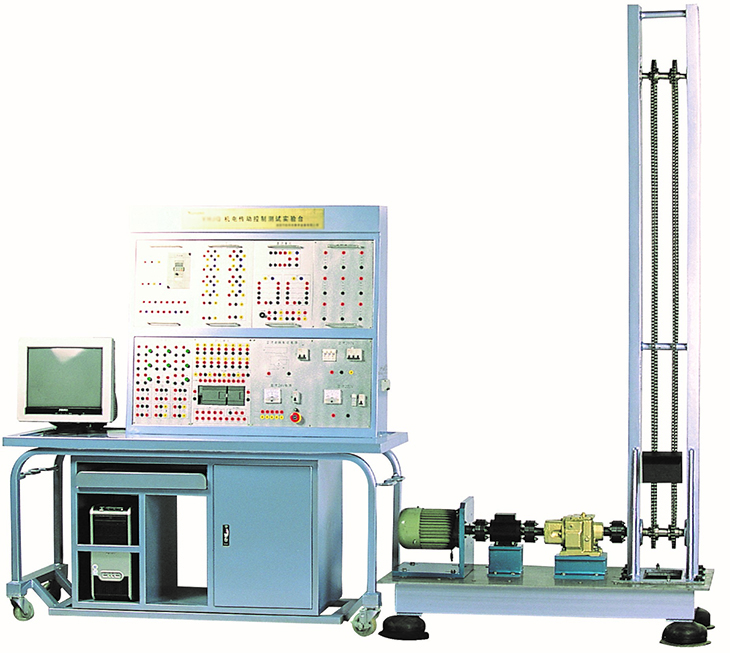

SB-JQ機電傳動控制測試實驗臺



一、概述

機電傳動控制測試根據本科通用教材《機電傳動控制》設計而成,也可適用于高職類《電力拖動》等課程的教學。系統由交流電機、直流電機、變頻器、聯軸器、扭矩轉速傳感器、減速器、鏈輪、鏈條及配重等組成,能完成交、直流電機的絕大部分控制實驗并測繪出其特性曲線。實驗臺控制部分除可以采用傳統的繼電器控制方式外,還能夠采用基于西門子PLC自由通信口的上位計算機控制方式,其完美結合了計算機和電氣PLC控制技術,適用于高等院校的機械設計制造及其自動化等專業及高職院校、技工學校的機電技術與應用相關專業的教學。

、實驗項目

1、了解機電傳動元件結構及工作原理

2、交、直流電機的特性測試

3、交、直流電機的繼電器控制實驗

4、交、直流電機的上位機控制實驗

5、PLC可編程控制器實驗

6、機械傳動實驗

、實驗內容

1、交流電機的實驗

1)交流電機時間控制定子串電阻啟動實驗

2)交流電機變電壓起動實驗

3)交流電機點動/自動控制實驗

4)交流電機循環工作回原點實驗

5)交流電機Y-△降壓起動實驗

6)交流電機反接制動實驗

7)交流電機電流控制定子串電阻啟動實驗

8)交流電機能耗制動實驗

9)交流電機正反轉控制實驗

10)交流電機變頻調速實驗

11)交流電機變頻制動實驗

2、直流電機的實驗

1)直流電機正反轉實驗

2)直流電機串電阻啟動實驗

3)直流電機降壓啟動實驗

4)直流電機變電阻調速實驗

5)直流電機變電壓調速實驗

6)直流電機能耗制動實驗

7)直流電機電源反接實驗

8)直流電機倒拉反接制動實驗

3、PLC可編程控制器實驗(擴展實驗)

1)數字量實驗

2)模擬量實驗

3PLC通信實驗

4、機械傳動實驗

1)機電傳動系統拼接實驗(電機部分)

2)鏈傳動效率實驗

3)系統轉動慣量的折算與實驗

、性能及特點

1、系統直觀顯示機電傳動與控制的全過程,其傳動臺架與生產實際具有相似性。

2、該實驗臺有兩種控制方式:一種是繼電器控制方式,它能使學生掌握傳統的繼電器控制方式,熟悉繼電器等器件原理及硬件接線;另一種是PLC控制方式,此方式接線簡單,能大大縮短實驗準備的時間,適用于只重視實驗結果曲線的情況

3、該實驗臺軟件具有實時測試、保存實驗結果、打開歷史文件、打印、模擬動畫演示及模擬按鈕的功能

4、該實驗臺軟件能繪出四種特性曲線(實時、歷史):T-n曲線、t-T曲線、t-n曲線、t-V曲線

5、該實驗臺的PLC實驗部分(擴展部分)集可編程邏輯控制器、編程軟件、模擬量控制實驗板于一體,可完成PLC的基本指令實驗、開關量實驗、模擬量實驗、通信等實驗,實驗內容豐富

6、該實驗臺的扭矩轉速傳感器是屬高精密類器件,可拓寬學習者眼界。

、主要技術參數

名稱

主要技術參數

交流電機

0.75KW

380V

轉速:910r/min

直流電機

0.75KW

220V

轉速:1500r/min

變頻器

0.75KW

380V

輸出頻率:0.1400Hz

扭矩轉速傳感器

20N.m

±15VDC24VDC

轉 速:30000r/min

PLC模塊

 S7-200SMART CPU CR4

A/D模塊



操作臺外形尺寸:1550×730×1700mm

負載傳動裝置:1200×600×500mm

傳動架:高2000mm
