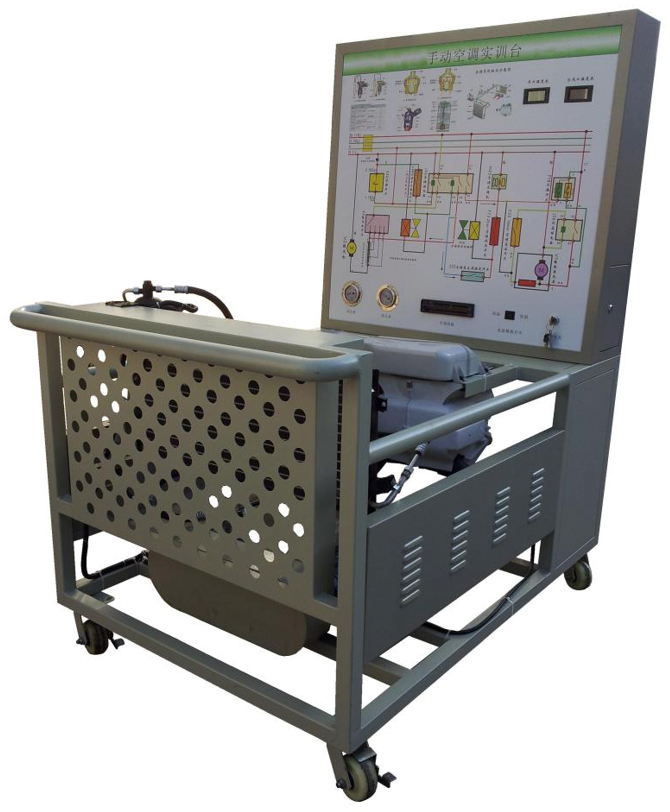

豪沃商用車空調實訓臺

豪沃商用車空調實訓臺



一、產品簡介

豪沃商用車空調實訓設備采用 全新豪沃單風口空調系統為基礎,充分展示空調系統的組成結構和工作過程。

適用于各類學校對空調系統理論和維修實訓的教學需要。

二、功能特點

1.真實可運行的空調系統,充分展示空調系統的組成結構和工作過程。

2.由三相電機做為動力源,帶動空調壓縮機工作。操作空調控制面板,可真實演示空調系統的工作過程以及工作原理。

3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖;學員可直觀對照電路圖和實物,認識和分析汽車單風口空調系統的工作原理。

4.實訓臺面板上安裝有檢測端子,可直接在面板上檢測空調系統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。

5.實訓臺面板上安裝有高、低壓力表,進出風口溫度表,可實時顯示空調管路壓力、進出風口溫度的參數變化。

6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。

7.設備檢測面板正前方底座上配有20cm的鋼制臺面,方便放置資料、檢測儀器等。

8.實訓臺底座采用鋼結構焊接,正前方/兩側焊接圓形護手桿,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。

三、技術規格

外形尺寸:1500×1000×1700mm(××)

動力電源:三相四線(或三相五線)380V±10% 50Hz

外接電源:交流220V±10% 50Hz

工作電壓:直流24V

制 冷 劑:R134a

工作溫度:-40℃+50℃

高壓壓力表:03.5MPa

低壓壓力表:01.5MPa

三相異步電動機:

  號:YT 100L1-4

  壓:AC 380V

  率:2.2KW

轉  速:1420r/min

顏色:7032

鋼管:40*40*3mm

面板機柜:1.5mm冷板沖壓成形,背面設置維修門;

移動腳輪:120*80mm

四、基本配置(每臺)

序號



規格型號

單位

數量

1

檢測控制面板(面板柜)

裝有各種檢測端子以及彩色電路圖和原理圖(950*900*4mm)

1

2

點火開關



個

1

3

高壓壓力表

R134a03.5MPa

個

1

4

低壓壓力表

R134a,01.5MPa

個

1

5

數字式進風口溫度表



個

1

6

數字式出風口溫度表



個

1

7

單風口空調控制器總成

原車全新

1

8

單風口空調蒸發箱總成

原車全新

1

9

壓縮機總成

原車全新

1

10

膨脹閥總成

原車全新

1

11

干燥器總成

原車全新

1

12

鼓風機總成

原車全新

1

13

冷凝器

原車全新

個

1

14

冷卻電子風扇

原車全新

1

15

三相異步電動機

YT 100L1-4/2.2KW

1

16

移動臺架(帶自鎖腳輪裝置)

1500×1000×1700mm(長×寬×高)

1

17

故障模擬與排除裝置



1

18

設備教師手冊



1

19

設備合格證、保修卡



1
