東風EQ140型整車透明汽車教學模型
透明汽車教學整車模型是配合大專院校、部隊、交通、公安系統汽車駕駛培訓、汽修等專業的教具之用，通過專業課程的教學和本模型演示，可清楚地了解汽車的內在部位的結構和作用，使學生很快地掌握專業知識。
本品選用透明有機玻璃制作，內中部件均以硬質塑料加工，用螺絲固定在金屬高溫烘漆而成的車架上。各總成部分都經模具一次壓模成形加工，代替過去膠粘合的方法，使產品在強度上有很大提高。發動機總成用電機驅動，在油門處設有調速裝置，能演示發動機轉速高低。離合器分離明顯，操縱靈活，離合器外殼整體壓模而成，變速箱和各檔齒輪用各種顏色表示，換檔靈活，手制動美觀。后橋外形壓模而成，內中主減速、差速轉動自如，輪轂剎蹄壓模成型，剎蹄可調節，前橋輪鼓可調整，轉向裝置以及電瓶、油箱、水箱，制動管路分布清楚一目了然。電路采用對插件前后分布，燈架、風窗、儀表板、后燈架用透明有機玻璃壓模成整體美觀逼真。
演示時插上220V電源，將起動開關打開，使發動機啟動，經離合器、變速箱、手剎、傳動軸至后橋、驅動后輪、使學員更清楚了解汽車的各部位動作，以達到教學之目的。
東風EQ140型整車透明模型安裝介紹：開箱后，小心取出模型零部件，整齊擺放在實驗室一角；清理木箱和防震材料后，再打開零部件防塵薄膜，使每一部件保持清潔，如有積塵，用濕布將其擦凈整齊擺放。然后按照安裝程序開始組合（擰螺釘、螺帽力度要適中）。
（一）安裝程序（參照以下圖形）
1、安裝車架前后支架。
2、使前后車架連接，形成整體。同時安裝左右角鐵。
3、安裝前橋，后橋，同時連接氣管。
4、安裝發動機、變速器聯體，安裝散熱風扇。
5、安裝傳動軸。
6、安裝水箱，同時連接水箱至水泵、水箱至節溫器水管。
7、安裝儀表支架、儀表總成，待裝好前后燈架同時連接控制線插坐（對號插入）
8、安裝轉向器、方向盤、轉向萬向節軸及轉向直拉桿。
9、安裝消聲器，排氣管。
10、安裝油箱，連接油管。
11、安裝電瓶，同時接上油門控制線，電瓶至儀表總成電源線。
12、安裝前燈架，后尾燈，同時接上至儀表總成電源線。
13、對號連接線結束插座。
14、連接制動管路。
15、安裝車輪。
16、檢查各自已安裝部件，無誤后方可插上電源運轉。

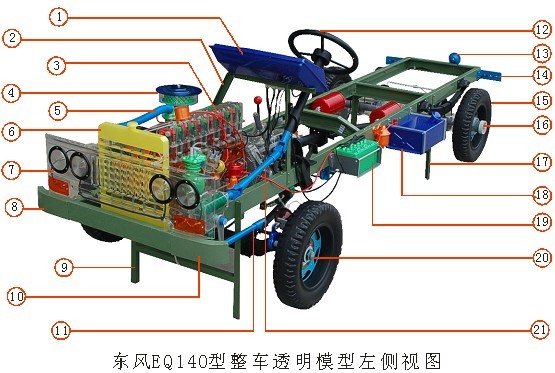

1.儀表盤 2.儀表支架 3.發動機及變速器 4.空氣濾清器 5.水管 6.水箱 7.前燈架
8.右角鐵 9.前支架 10.左角鐵 11.轉向直拉桿 12.轉向盤 13.后照燈 14.左尾燈
15.車輪 16.后橋 17.后支架 18.油箱 19.電瓶 20.前橋 21.轉向萬向節軸

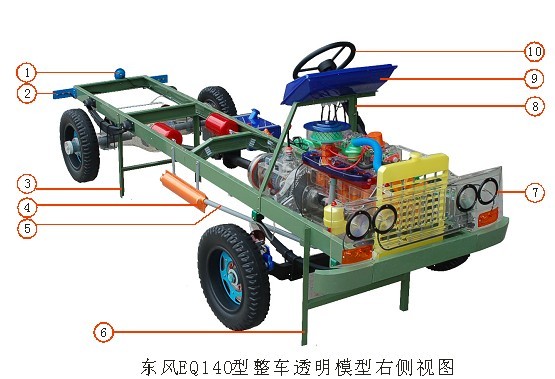

1.后照燈 2.右尾燈 3.后支架 4.消聲器 5.排氣管 6.前支架 7.前燈架 8.儀表支架
9.儀表盤 10.轉向盤
|
