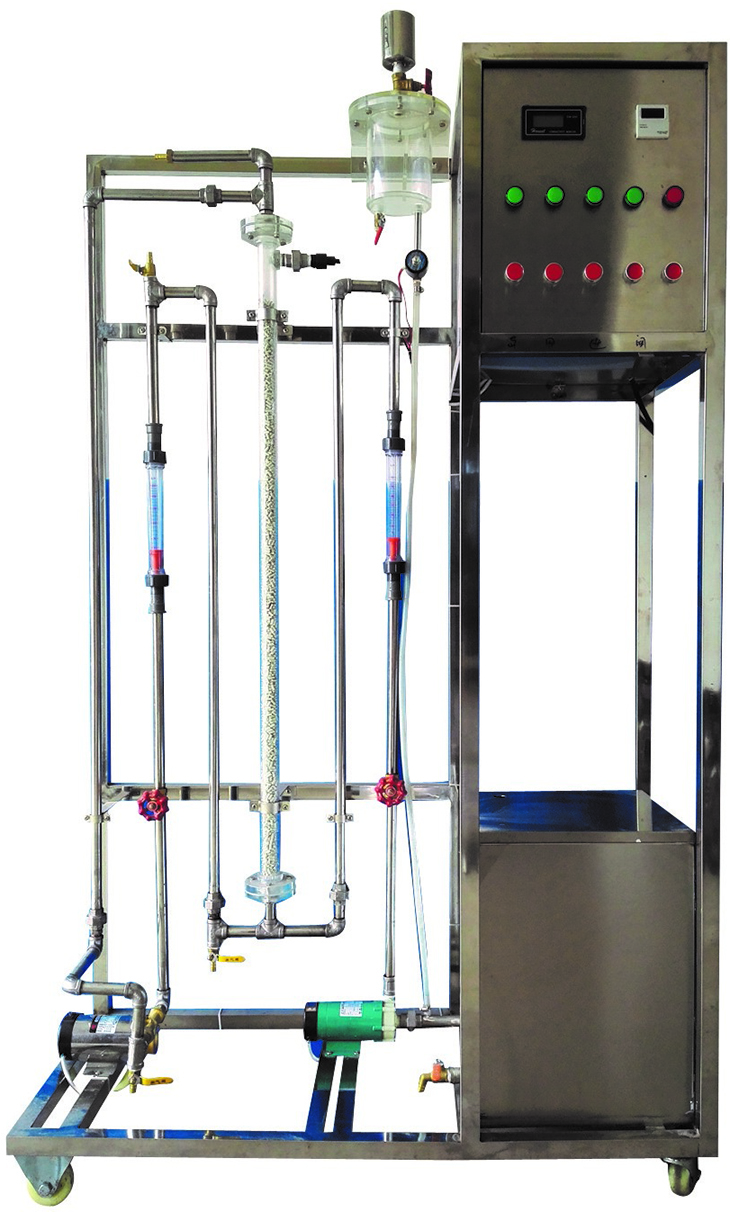

SBGY-310管式反應器流動特性測定實驗裝置
技術指標 |
說 明 |
|||
裝置功能 |
1、 了解連續均相管式循環反應器的返混特性。 2、 通過脈沖法測管式反應器停留時間分布。 3、 分析觀察連續均相管式循環反應器的流動特征。 4、 研究不同循環比下的返混程度,計算模型參數n。 |
|||
主要配置 |
管式反應器、流量計、水箱、循環泵、數顯電導率儀、閥門、管路、不銹鋼臺架及控制屏。 |
|||
公用設施 |
水:裝置自帶水箱,連接自來水。實驗時由水箱循環泵送入系統,循環使用。 電:電壓AC220V,功率1.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 實驗物料:自來水、KCl溶液 |
|||
技術參數 |
1、運行環境:溫度0-40℃,相對濕度:≤90%RH,電源:電壓:220V;電流:15A。 2、管式反應器:直徑φ35mm,長度1200mm;填料類型及尺寸:拉西環,Ф4mm。 3、水泵:微型磁力泵,流量12L/min,揚程6m,功率30W。 4、循環泵:流量12L/min,揚程10m,功率90W。 5、水流量:6-60L/h和25~250L/h,液體轉子流量計,觀察、控制流量。 6、電導率儀:數字電導率檢測儀,測定示蹤劑的含量。 7、LWB電磁閥(24v)和三通閥控制切換示蹤劑,數顯計測器控制示蹤劑加入量。 8、各項操作及顯示、調節、控制全在控制屏面板進行。 9、框架為304不銹鋼材質,結構緊湊,外形美觀,流程簡單、操作方便。 10、外形尺寸:1200×500×1600mm(長×寬×高),外形為可移動式設計,帶3寸雙剎車輪。 |
|||
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
進水流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
循環流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
濃度 |
在線電導率儀 |
數字顯示 |
無 |
|
數據型管式反應器流動特性測定實驗裝置 SBGY-310/II |
||||
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
進水流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
循環流量 |
渦輪流量計 |
數字流量顯示儀,精度:0.5%FS |
手動調節 |
|
濃度 |
在線電導率儀 |
數字顯示,精度:0.5%FS |
無 |
|
示蹤劑流動時間 |
時間控制器 |
上位機采集 |
無 |
|
軟件組成 |
模擬模塊:高達16位分辨率,內建RS485通訊模式;功能:流量、電導率、時間等模擬量信號采集,配數據采集軟件一套,在線工業組態軟件一套 |
