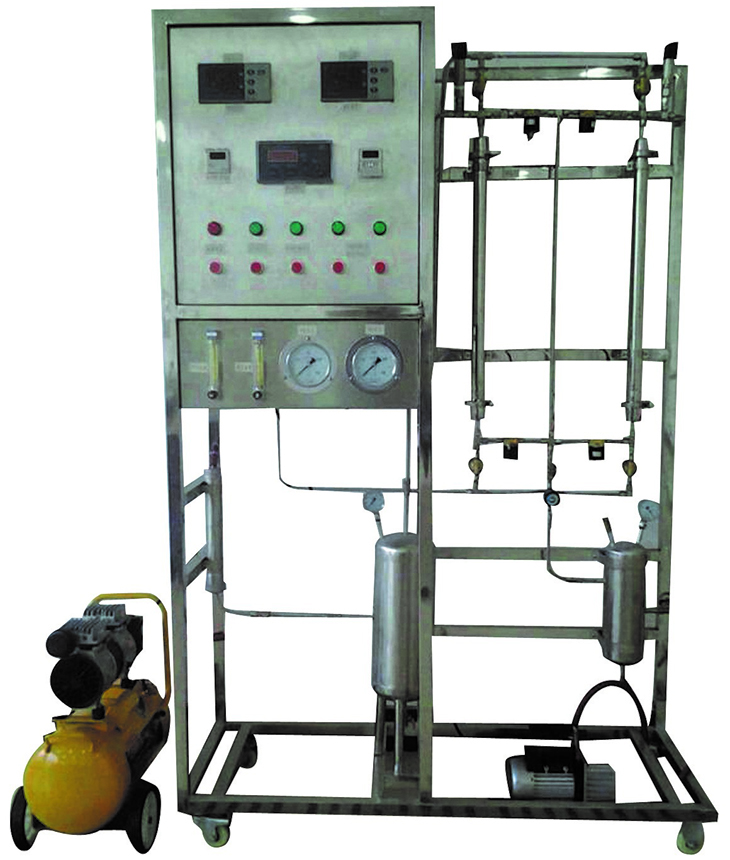

SBGY-314變壓吸附實驗裝置
技術指標 |
說 明 |
||||||
裝置功能 |
1、理解吸附理論、掌握所學理論知識,并與實踐相結合。 2、掌握吸附中變壓吸附的應用,了解變壓吸附設備,并學會設備的操作。 3、掌握變壓吸附中壓力的變化、閥門切換時間變化與吸附量的關系。 |
||||||
主要配置 |
吸附塔、吸附劑、空壓機、真空泵、壓力表、流量計、測氧儀、不銹鋼管路、閥門、不銹鋼框架、不銹鋼控制屏。 |
||||||
公用設施 |
電:電壓AC220V,功率1.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 氣:空氣來自空壓機(自帶氣源)。 實驗物料:空氣。常壓操作,溫度:<50℃。 |
||||||
技術參數 |
1、吸附塔:管徑Φ38mm,管長750mm,304不銹鋼材質,兩端快裝卡套連接方便填裝吸附劑。 2、無油空壓機:功率550W,排氣量36L/min,額定排氣壓力0.8MPa。 3、真空泵:旋片式真空泵 抽速: ≥2L/s, 轉速: 2800r/min,功率: 370w。 4、氣體轉子流量計:16-160ml/h和25-250ml/h,根據產氣量選配。 5、吸附劑:PSA-5A型富氧分子篩。氧分析儀。 6、工作壓力:-0.1-0.6MPa,溫度計:0-100℃。 7、正泰電器:接觸器、開關、漏電保護空氣開關。 8、塔體、管路、管件及閥門均為304不銹鋼。 9、各項操作及壓力、溫度、流量的顯示、調節、控制全在控制屏面板進行。 10、框架為304不銹鋼材質,結構緊湊,外形美觀,流程簡單、操作方便。 11、外形尺寸:1200×500×1800mm(長×寬×高),外形為可移動式設計,帶3寸雙剎車輪。 |
||||||
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|||
氣體流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
||||
吸附塔溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
||||
吸附壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
||||
氧濃度 |
氧濃度傳感器 |
氧分析儀 |
無 |
||||
數字型變壓吸附實驗裝置 SBGY-314/II |
|||||||
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|||
氣體流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
||||
吸附塔溫度 |
PT100鉑電阻 |
數字溫度儀表,精度:0.5%FS |
無 |
||||
吸附壓力 |
壓力傳感器 |
數字壓力儀表,精度:0.5%FS |
無 |
||||
氧濃度 |
氧濃度傳感器 |
氧分析儀 |
無 |
||||
吸附時間 |
時間控制器 |
上位機采集 |
無 |
||||
軟件組成 |
模擬模塊:高達16位分辨率,內建RS485通訊模式;功能:壓力、溫度、流量、氧濃度、時間等模擬量信號采集,配數據采集軟件一套,在線工業組態軟件一套 |
