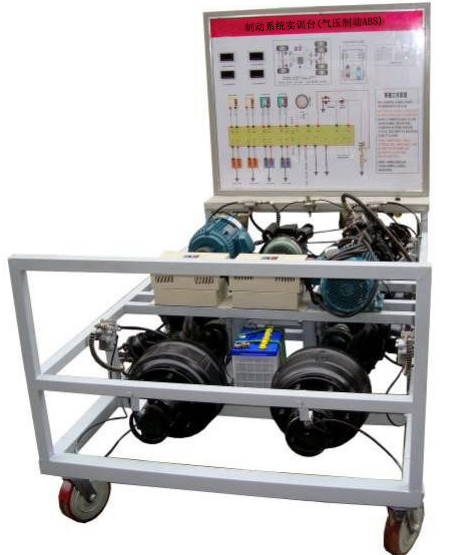

制動系統實訓臺(氣壓制動ABS)
一、產品簡介
制動系統實訓臺(氣壓制動ABS)該設備采用 翻新東風天錦 氣壓ABS制動系統為基礎,配有氣壓ABS系統工作原理圖,真實展示緊急制動時氣壓ABS系統工作過程。
滿足對氣壓ABS制動系統的結構組成、動作演示等教學功能。
適合于氣壓ABS制動系統理論教學和檢測與維修實訓的教學需要。
二、功能特點
1.真實的氣壓ABS制動系統實物為基礎,完整展示氣壓ABS制動系統的組成結構。
2.由三相異步電動機帶動前后軸轉動,模擬汽車行駛。緊急踩下制動踏板時,ABS系統開始工作,前后制動盤保持微量轉動,制動踏板上可感覺不斷彈腳,真實演示氣壓ABS系統的工作過程。
3.實訓臺面板上繪有彩色UV平板噴繪電路圖和液壓管路圖,學員可直觀對照電路圖和ABS制動系統實物,認識和分析控制系統的工作原理。
4.實訓臺面板上安裝有檢測端子,可直接在面板上檢測各傳感器、控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有壓力表,可實時顯示制動總泵和四個制動分泵的氣壓變化。
6.實訓臺面板上安裝有故障指示燈和診斷座,可連接專用或通用汽車解碼器,對ABS電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
7.設備面板柜:1.5mm冷板沖壓成形,背面設置維修門;底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
8. ★要求配套汽車傳感器信號發生器系統
為更好地開展電控系統實訓教學,要求配套汽車傳感器發生器系統(要求一體式):
仿真系統采用7寸觸摸屏采用電阻觸摸,具有使用壽命長、觸摸精度高特點,它與單片機之間采用SPI通信,觸摸靈敏度高。FPGA與單片機直接用RS232通信,接收單片機傳送的設置參數,控制波形的頻率、占空比和模擬電壓輸出幅度。設有18路信號同軸傳送電纜線端口同時輸出、可觸摸設置任意波形輸出,能產生國產基本車型傳感器系統等18路信號(包含霍爾、磁電、光電等信號)輸出。
▲要求提供汽車傳感器信號發生器系統來源證明文件,原件備查。
三、技術規格
外形尺寸:1700×1400×1700mm(長×寬×高)
驅動電源:三相四線(三相五線 380V±10% 50Hz)
外接電源:交流220V±10% 50Hz
工作電壓:直流12V
工作溫度:-40℃-+50℃
主油道壓力表:0-250kg/psi
制動分泵壓力表:0-100kg/psi
變頻器:
功率:4KW/5.5KW
輸入:AC 3PH 380V±15% 50/60Hz
輸出:9A/13A AC 3PH 0-380V 0-400Hz
三相異步電動機:
電壓:AC 220V/380V 50Hz
電流:11.8A/6.8A
功率:3KW
轉速:1420r/min
顏色:7032
鋼管:40*40*3mm
移動腳輪:100*50mm
面板柜:1.5mm冷板沖壓成形,背面設置維修門;
四、基本配置(每臺)
序號 |
名 稱 |
規格標準 |
單位 |
數量 |
1 |
檢測控制面板(帶面板柜) |
裝有各種檢測端子以及彩色電路圖和液壓管路圖; |
套 |
1 |
2 |
ABS控制單元總成 |
原車 |
套 |
1 |
3 |
ABS指示器 |
|
套 |
1 |
4 |
診斷座 |
|
個 |
1 |
5 |
點火開關 |
|
個 |
1 |
6 |
制動總泵 |
原車 |
套 |
1 |
7 |
制動分泵 |
原車 |
個 |
4 |
8 |
剎車碟 |
原車 |
個 |
4 |
9 |
剎車皮 |
原車 |
個 |
4 |
10 |
外球籠 |
原車 |
個 |
4 |
11 |
半軸桿 |
原車 |
條 |
4 |
12 |
左右/前車速傳感器 |
原車 |
套 |
1 |
13 |
左右/后車速傳感器 |
原車 |
套 |
1 |
14 |
驅動皮帶 |
|
條 |
2 |
15 |
制動踏板 |
原車 |
套 |
1 |
16 |
主油道壓力表 |
0-250kg/psi |
個 |
2 |
17 |
制動分泵壓力表 |
0-100kg/psi |
個 |
4 |
18 |
變頻器 |
|
臺 |
2 |
19 |
三相異步電動機 |
|
臺 |
2 |
20 |
故障設置和考核系統 |
|
套 |
1 |
21 |
移動臺架(帶自鎖腳輪裝置) |
1700×1400×1700mm(長×寬×高) |
臺 |
1 |
22 |
配套設備使用說明書 |
含電子檔 |
套 |
1 |
23 |
原廠維修手冊 |
|
套 |
1 |
24 |
蓄電池 |
|
只 |
2 |
